Robôs industriais EVST · Integração no Brasil

Robótica industrial de 4 kg a 800 kg de carga.

Robôs de 4 e 6 eixos para solda a arco, paletização, pintura e manipulação, com ficha técnica completa e projeto de célula no Brasil pela BR Robotics.

4–800 kg
de carga útil na linha
4 e 6
eixos na linha
±0,03 mm
repetibilidade do S4-1400
2018
Fundação da EVST em Chengdu, China
100+
Países e regiões atendidos pela EVST
800 kg
Carga máxima da linha de paletização
±0,03 mm
Repetibilidade dos modelos de solda e manipulação

Linha EVST

Uma ficha técnica de fábrica por robô.

Carga no punho, alcance máximo, número de eixos, repetibilidade e massa do robô, direto da ficha técnica oficial. O comparativo completo está no fim da seção.

Comparativo dos modelos EVST
ModeloAplicação principalCarga (kg)Alcance (mm)EixosRepetibilidade (mm)Massa (kg)
EVST S4-1400Solda a arco41.410,56±0,03150
EVST S6-1450Solda a arco61.4566±0,08150
EVST S6-2000Solda a arco62.0146±0,08230
EVST G6-1440Uso geral61.4416±0,03170

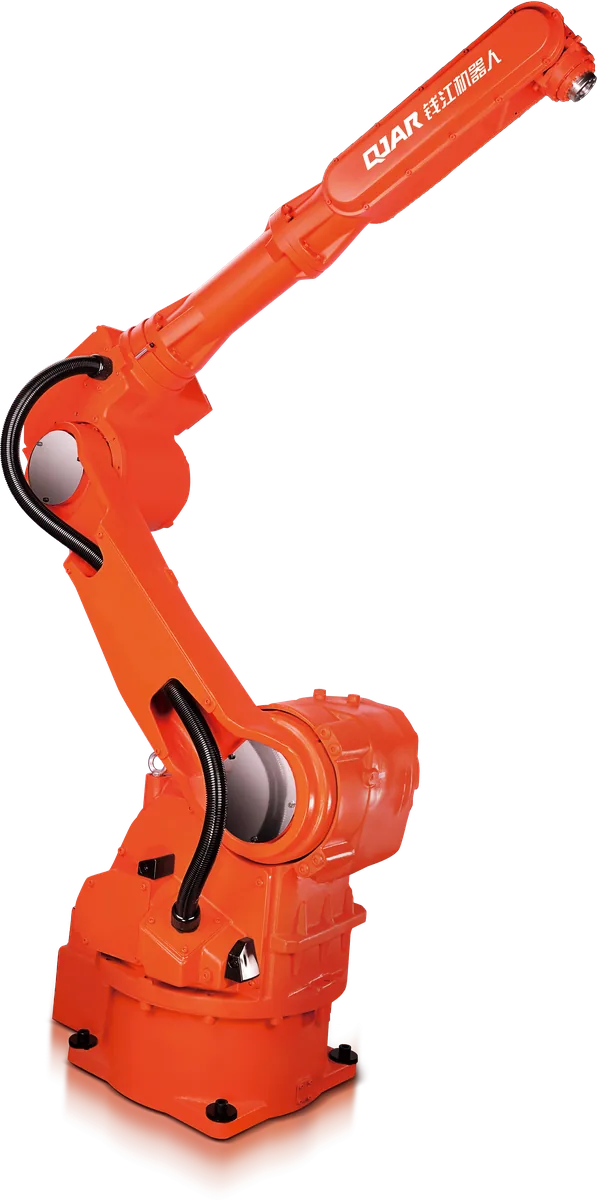

EVST G10-2000Uso geral102.0016±0,05275
EVST G20-1650Uso geral201.6686±0,05270
EVST G50-2000Uso geral502.012,46±0,07580

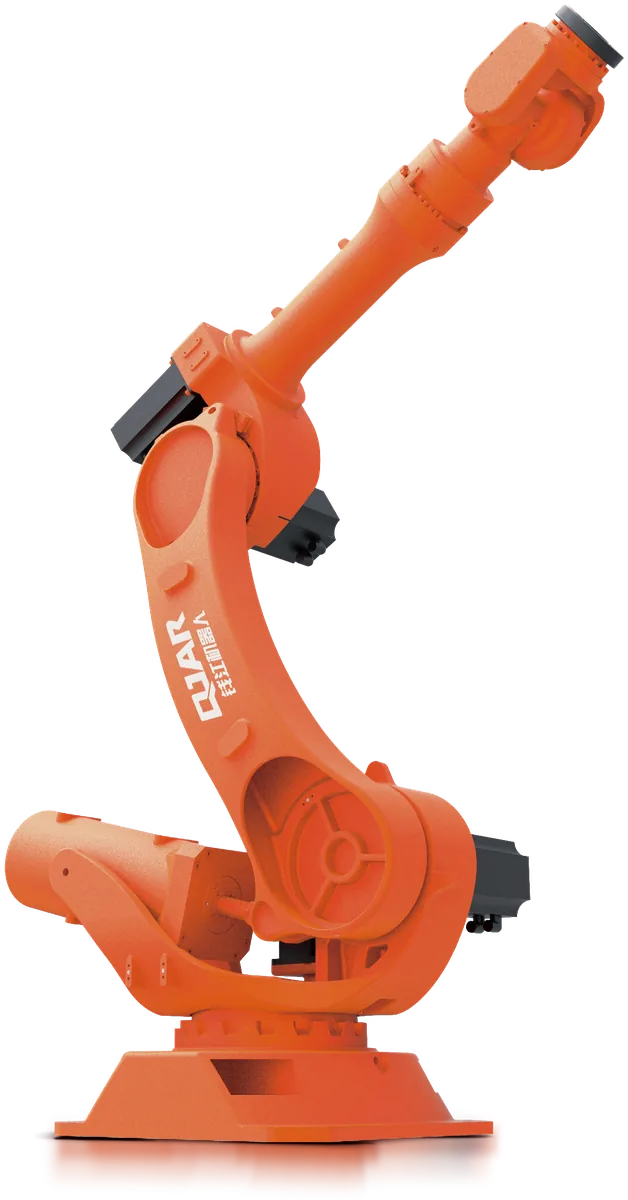

EVST H210-2700Carga pesada2102.6886±0,21.257
EVST P15-1500Paletização151.5104±0,05160
EVST P30-1800Paletização301.8204±0,05205
EVST P180-3150Paletização1803.153,74±0,51.400
EVST P800-3150Paletização8003.1594±0,52.550
EVST T10-2000Pintura102.0356±0,5370
EVST T6-2700Pintura62.7016±0,5400

Configurações e opcionais são definidos no projeto de cada célula.

Células completas

Robô, periféricos e projeto da célula, de um só fabricante.

A BR Robotics dimensiona a célula para o seu processo e integra na sua linha. Abaixo, as configurações como o fabricante as apresenta.

01 · Célula de solda

Célula de solda robotizada.

Robô, posicionador, painel de controle e fonte de solda trabalhando como um conjunto, com a peça girando para o robô soldar sempre na melhor posição.

  1. 1
    Painel de controleControlador do robô, com botão de emergência e chave geral.
  2. 2
    Fonte de solda digitalFonte para robô com comunicação integrada ao controlador.
  3. 3

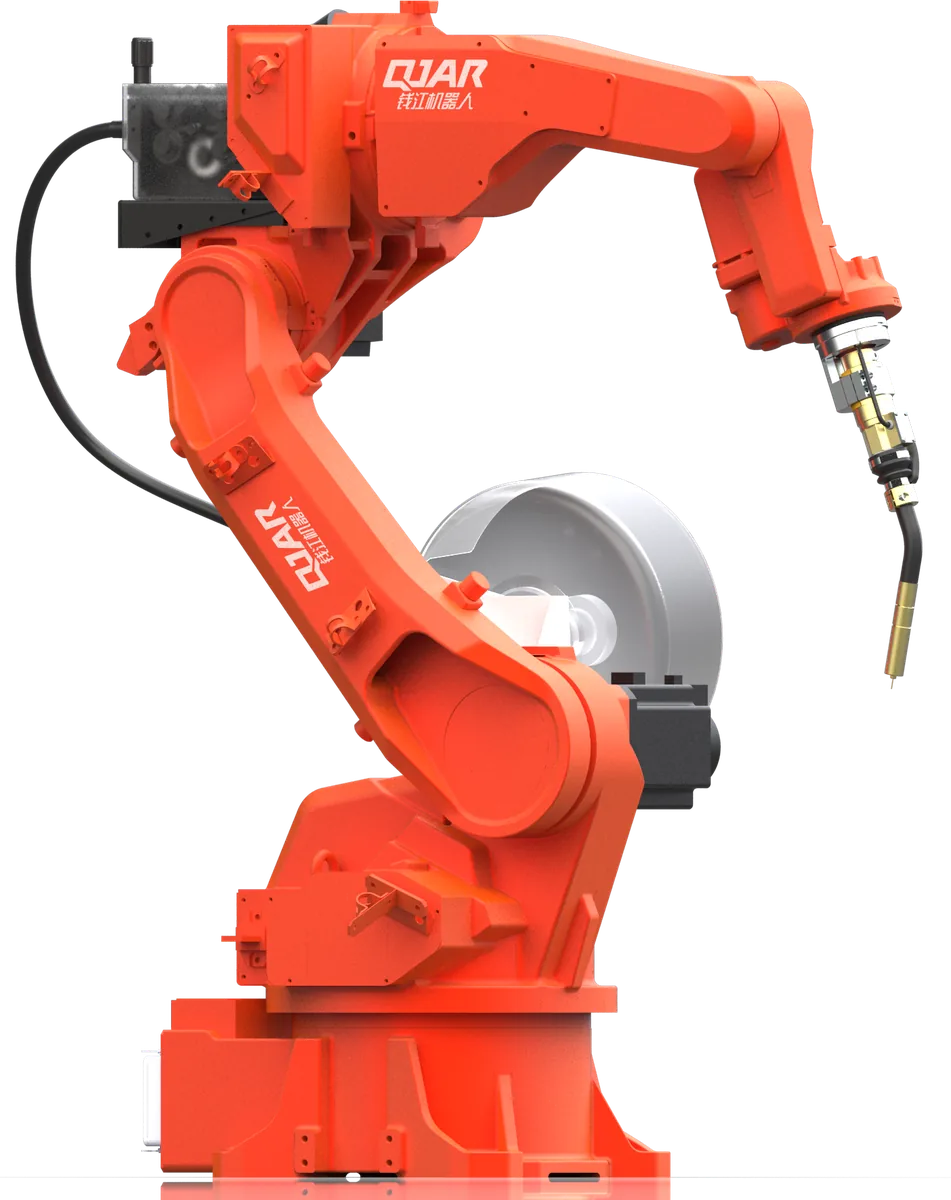

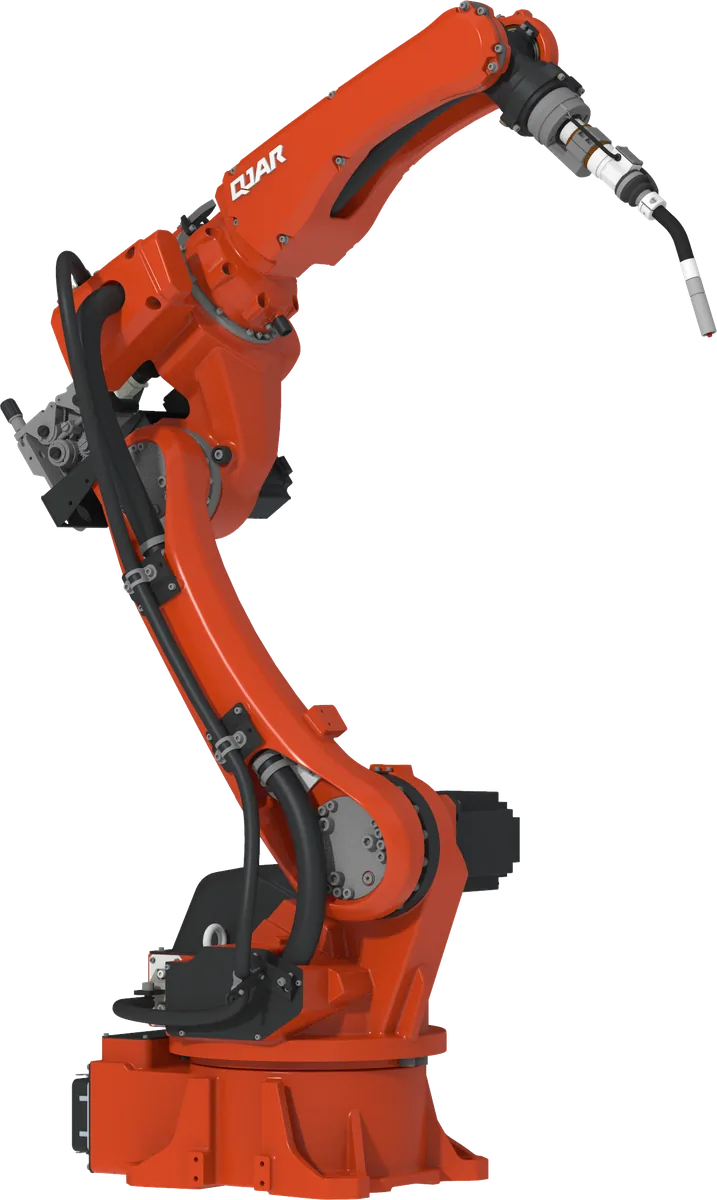

    Robô de solda a arcoSeis eixos, com tocha e alimentador de arame no braço.
  4. 4
    Posicionador de 2 eixosGiro e inclinação para soldar em posição plana.
Célula de solda completa do fabricante: painel de controle, fonte de solda, robô de solda a arco e posicionador de 2 eixos

Imagem de produto do fabricante.

02 · Paletização

Paletização de 15 a 800 kg.

Quatro robôs de 4 eixos, do compacto ao de carga pesada, com alcance de até 3.159 mm para montar o palete no fim da linha.

800 kg
maior carga útil, no P800-3150
3.159 mm
maior alcance da família
±0,05 mm
repetibilidade no P15-1500 e no P30-1800
4 eixos
em todos os paletizadores

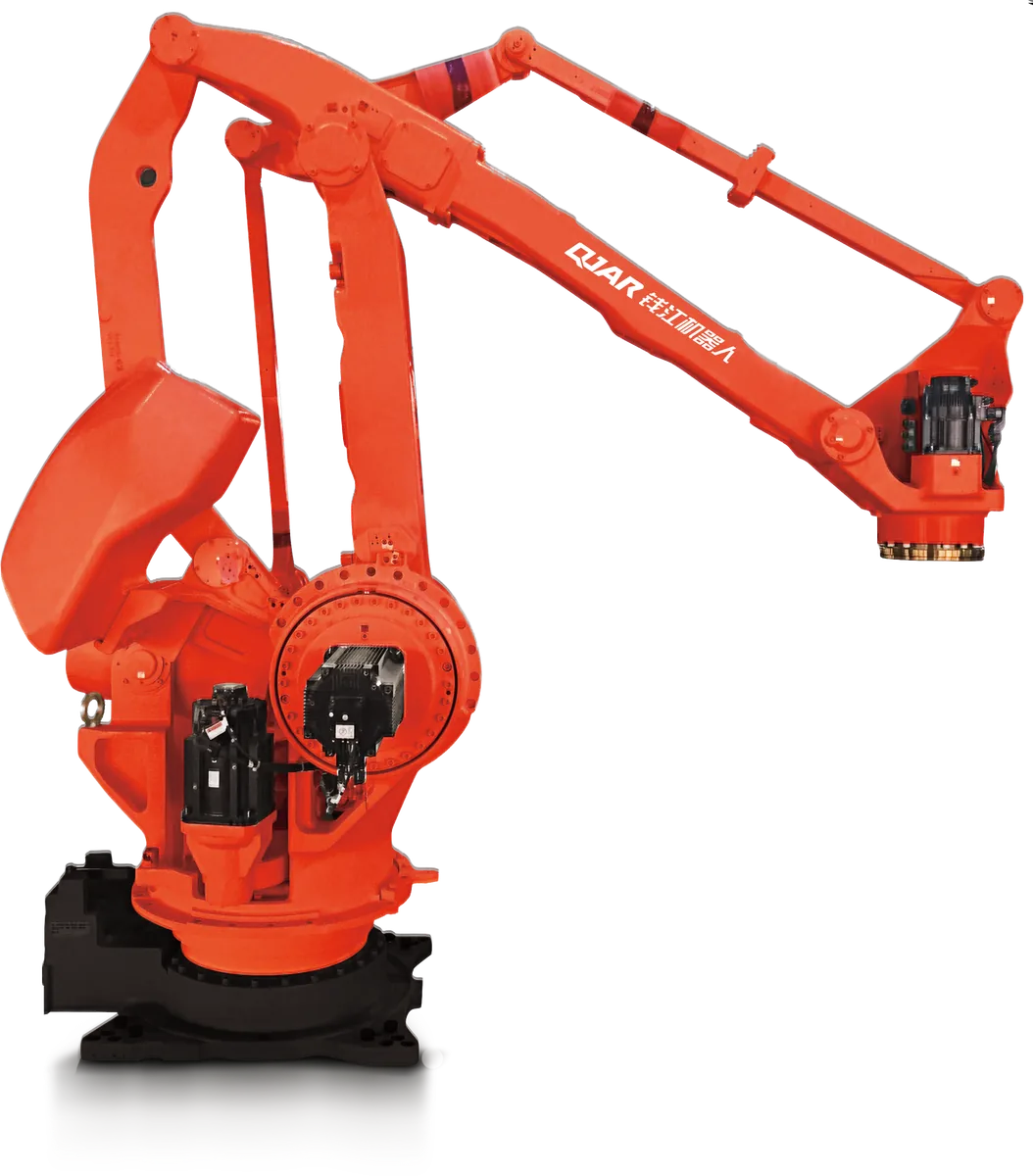

  1. P800-3150800 kg3.159 mm de alcance

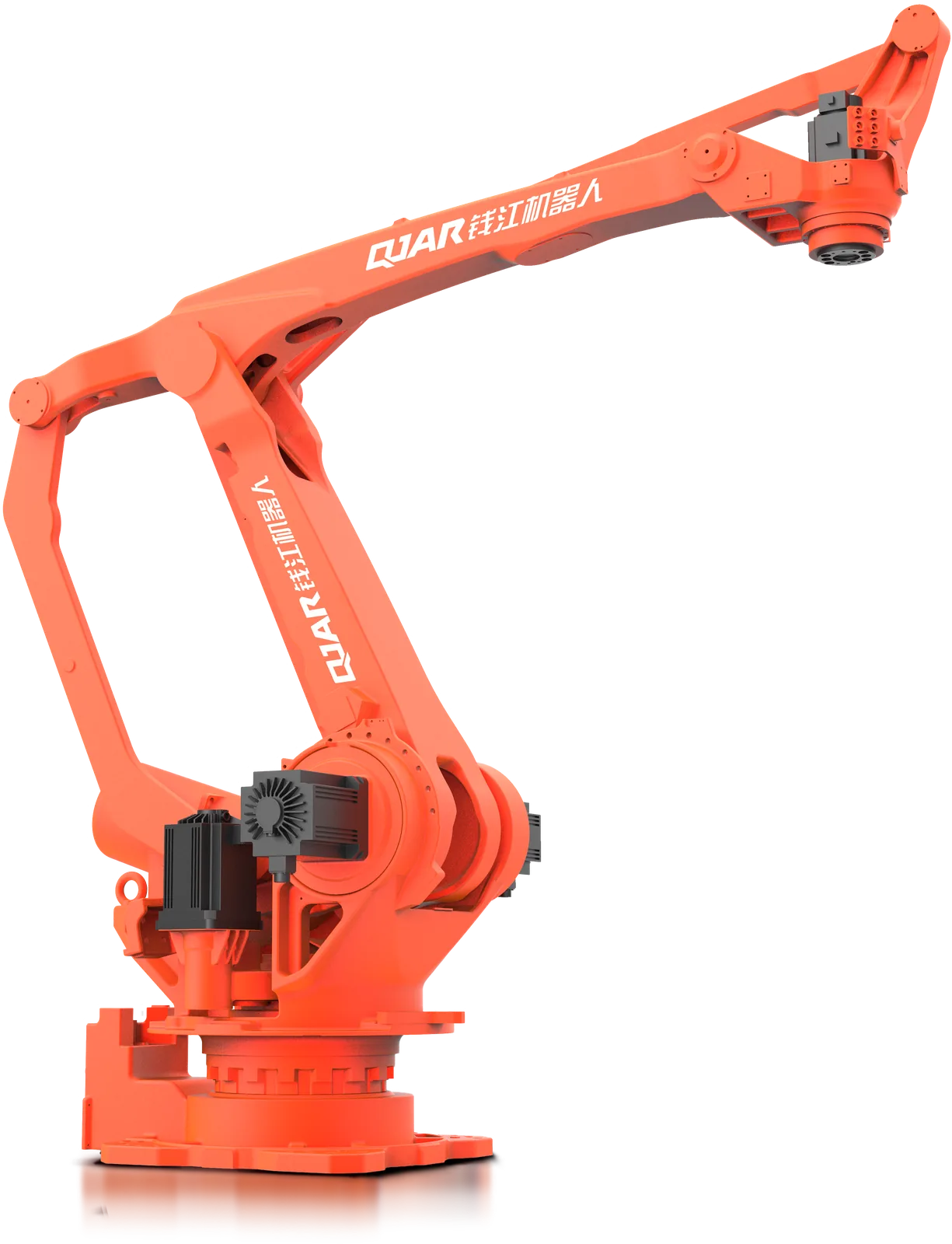

  2. P180-3150180 kg3.153,7 mm de alcance

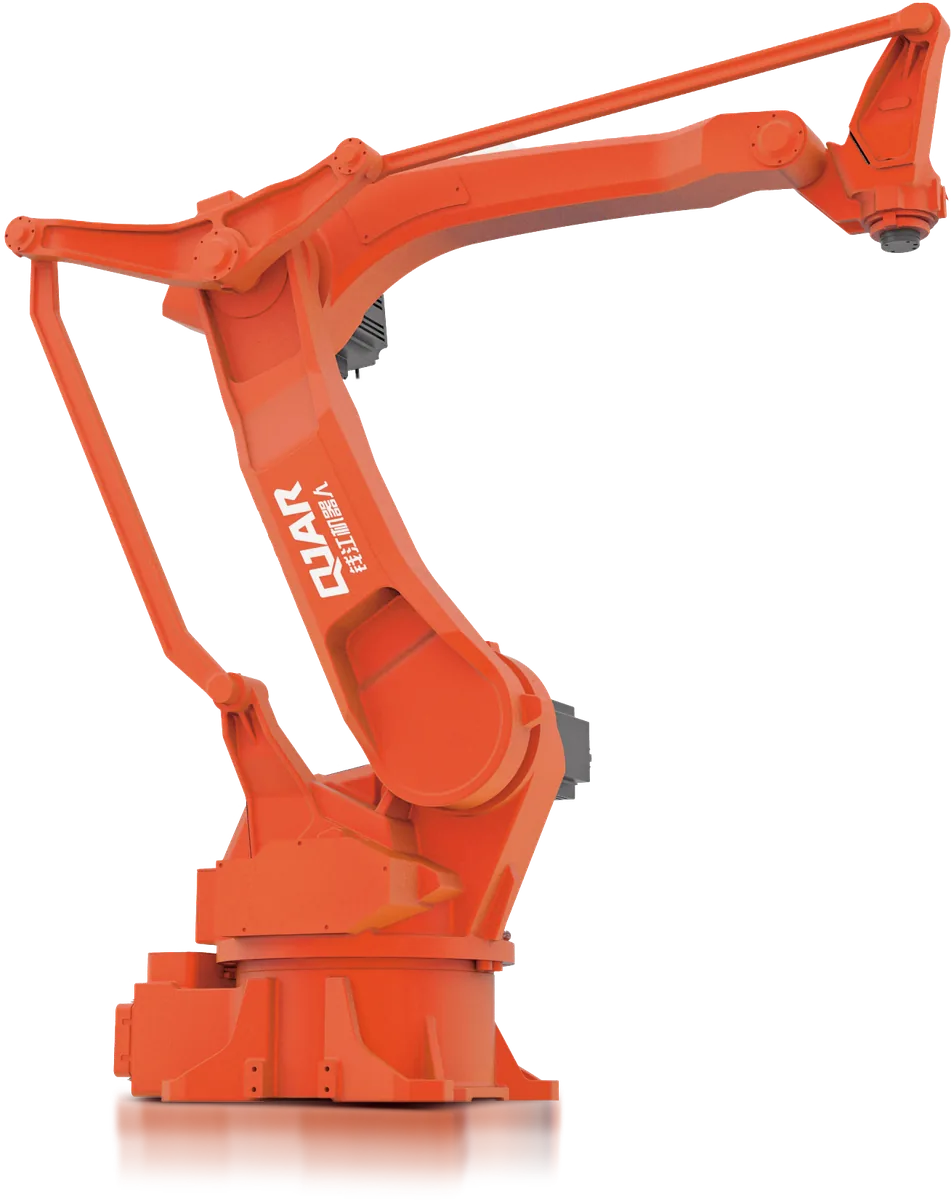

  3. P30-180030 kg1.820 mm de alcance
  4. P15-150015 kg1.510 mm de alcance

Imagens de produto do fabricante, em tamanho aproximado pelo alcance de cada modelo.

03 · Linha completa

Uma família de robôs para cada processo.

Robôs de 4 e 6 eixos para solda a arco, uso geral, carga pesada, paletização e pintura, cada um com a ficha técnica de fábrica.

4–800 kg
de carga útil
±0,03 mm
melhor repetibilidade, no S4-1400 e no G6-1440
  • Solda a arco
  • Uso geral
  • Carga pesada
  • Paletização
  • Pintura

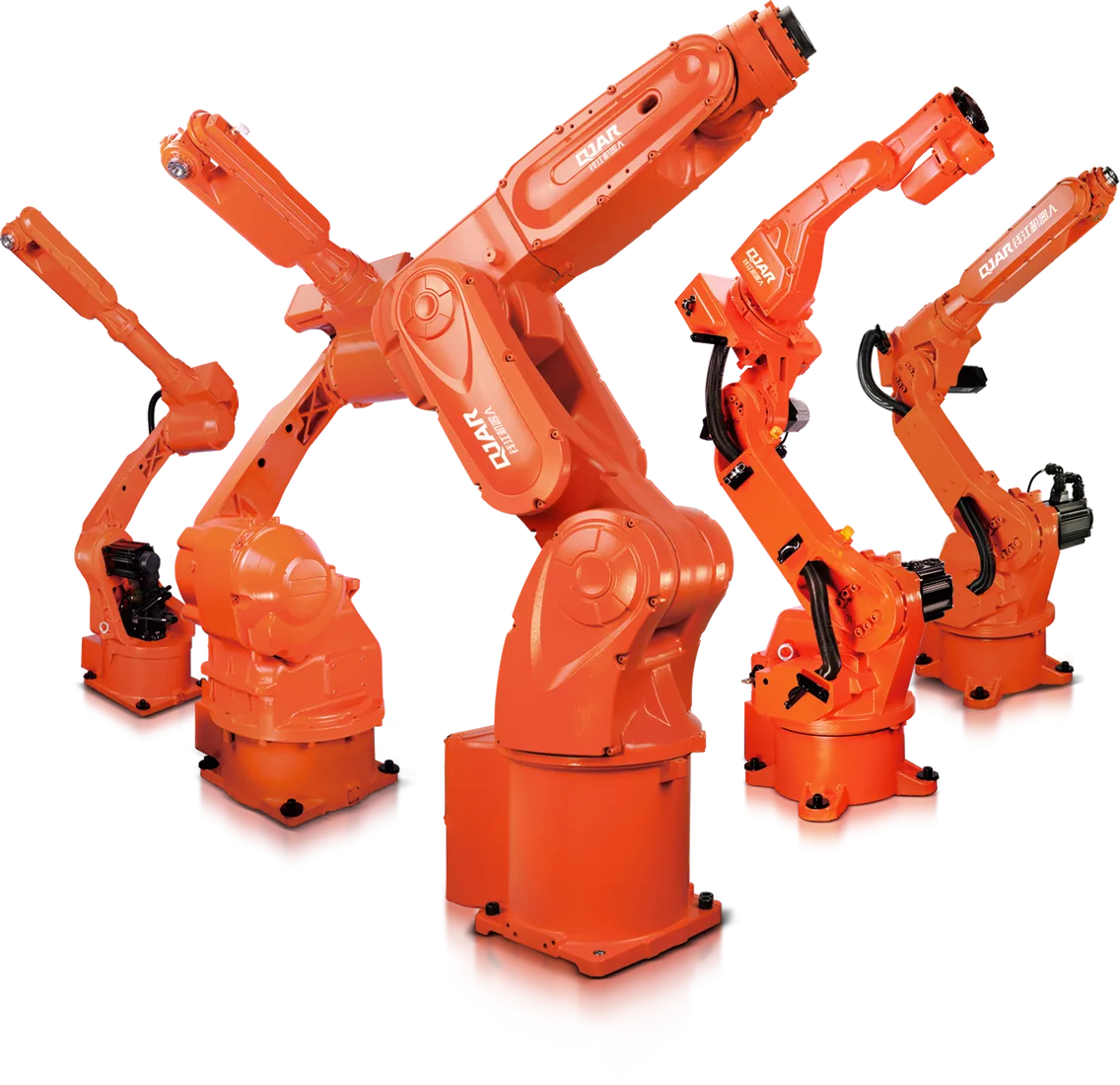

Família de robôs industriais articulados EVST, cinco modelos lado a lado

Imagem de produto do fabricante.

Aplicações

Do arco de solda à paletização de 800 kg.

Processos já executados com robôs EVST em fábricas de metalurgia, móveis, alimentos, eletrônicos e utilidades domésticas.

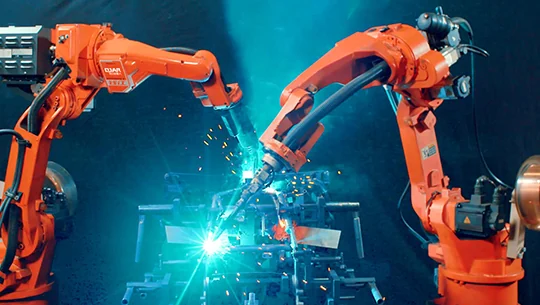

Dois robôs EVST soldando uma estrutura metálica
Solda a arco

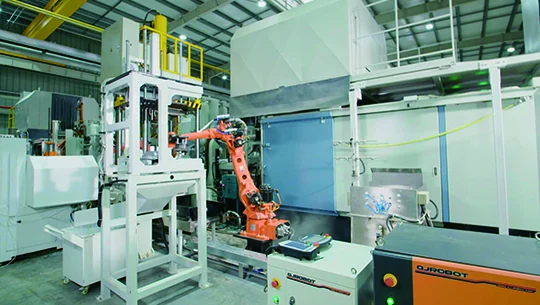

Robô abastecendo um centro de usinagem
Alimentação de máquinas

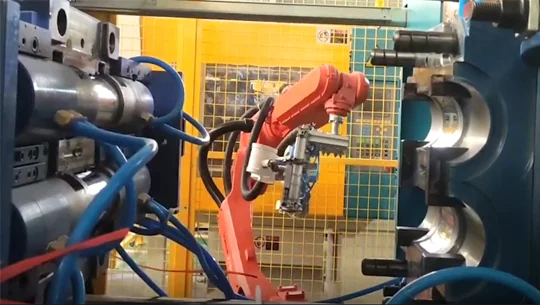

Robô retirando peça de injetora plástica
Injeção plástica

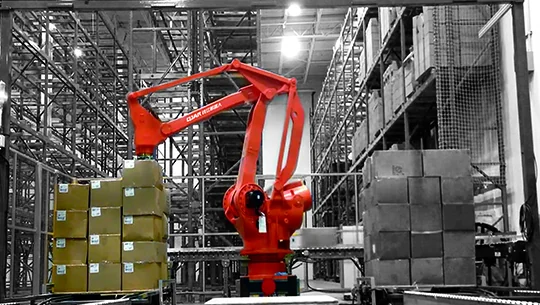

Robô de quatro eixos paletizando caixas
Paletização

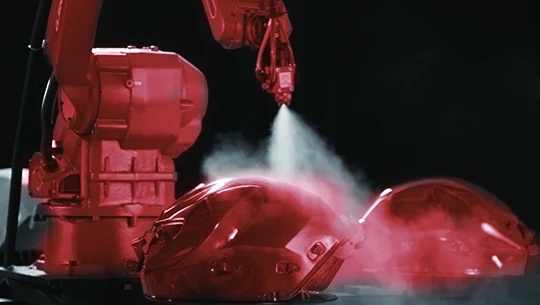

Robô de pintura aplicando tinta em peça
Pintura

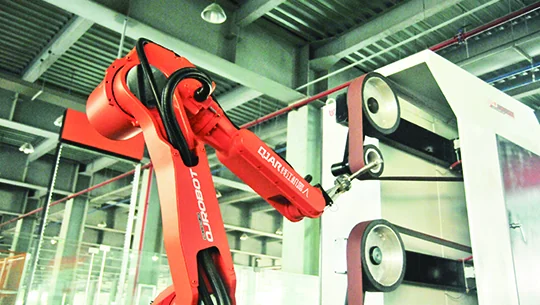

Robô polindo peça em lixadeira de cinta
Polimento e lixamento

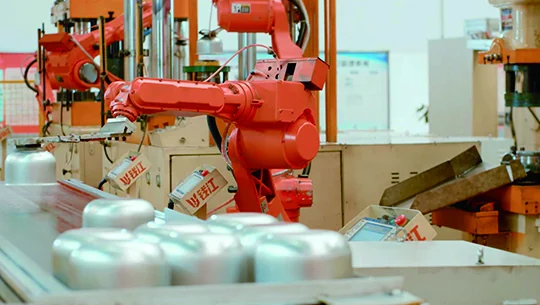

Robô movimentando panelas em linha de produção
Pick and place

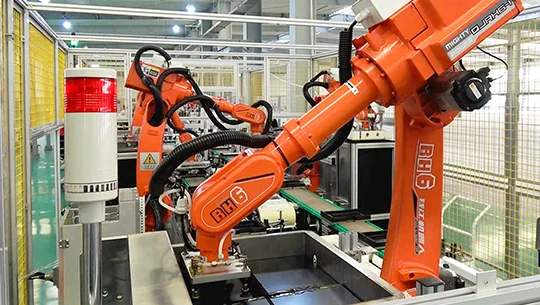

Dois robôs em célula de montagem
Montagem

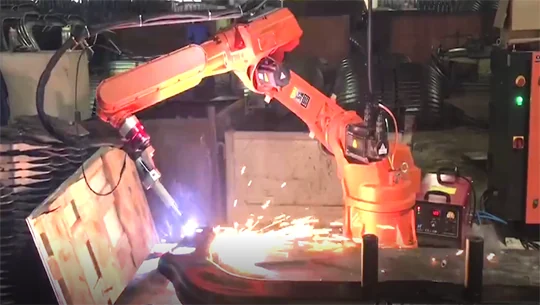

Robô de corte com faíscas em peça metálica
Corte

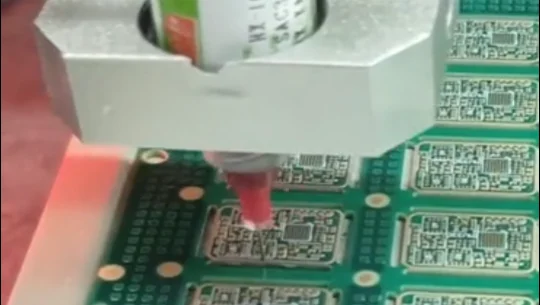

Dosagem de adesivo em placa de circuito
Dosagem

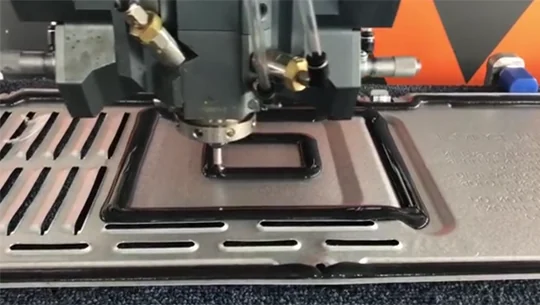

Aplicação de cola em peça
Colagem

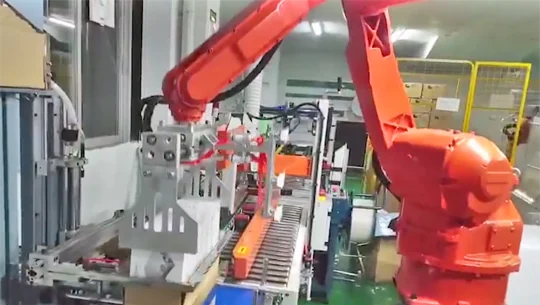

Célula de embalagem automática
Embalagem

Periféricos e célula

Posicionadores, trilho, painel e fonte de solda.

A EVST fabrica a célula completa: robô, posicionador, deslocamento linear, painel de controle e fonte de solda.

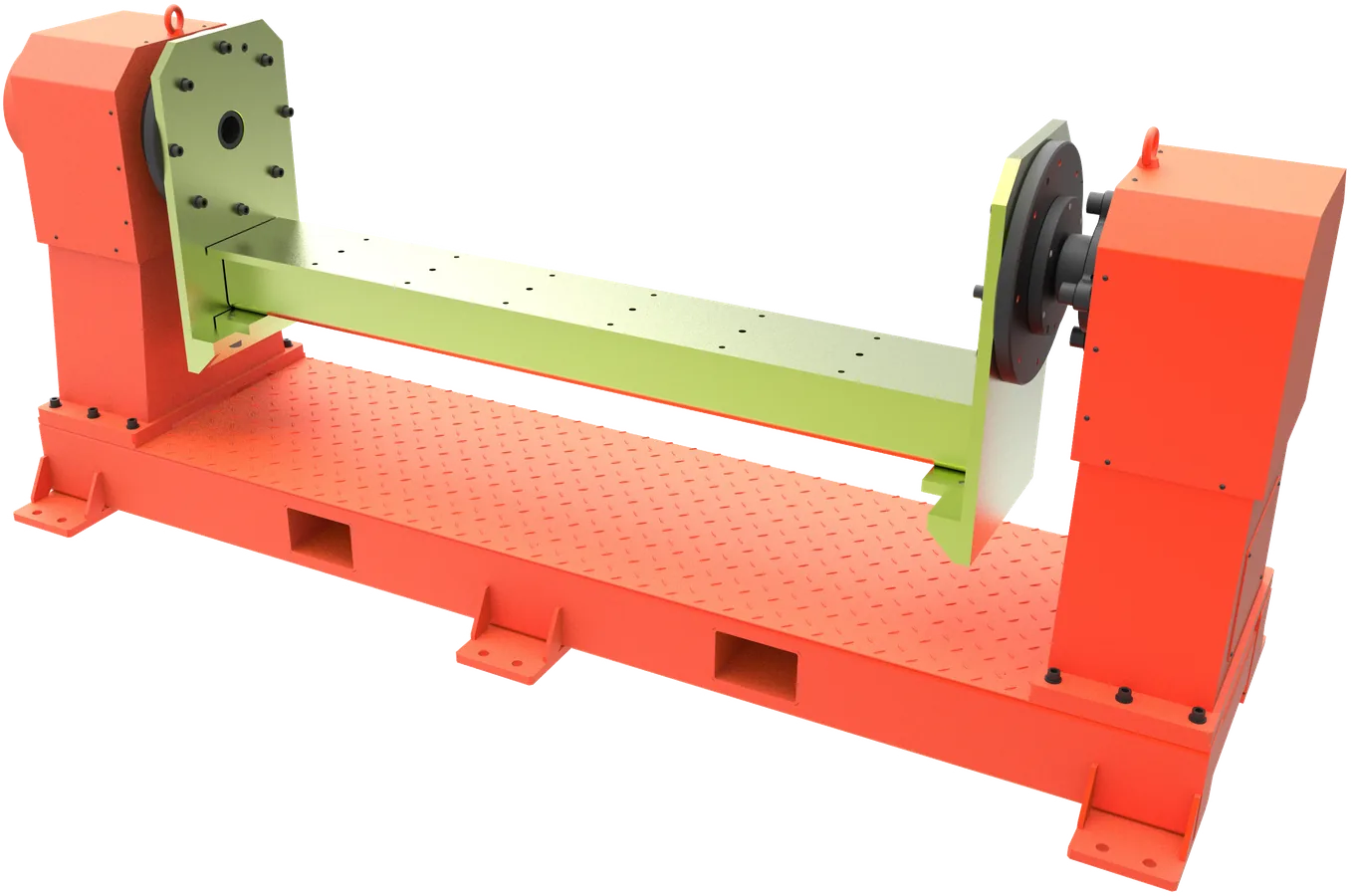

Posicionador de solda de um eixo

Posicionador de 1 eixo

Cabeçote e contraponta com servomotor, para peças longas.

Orçamento

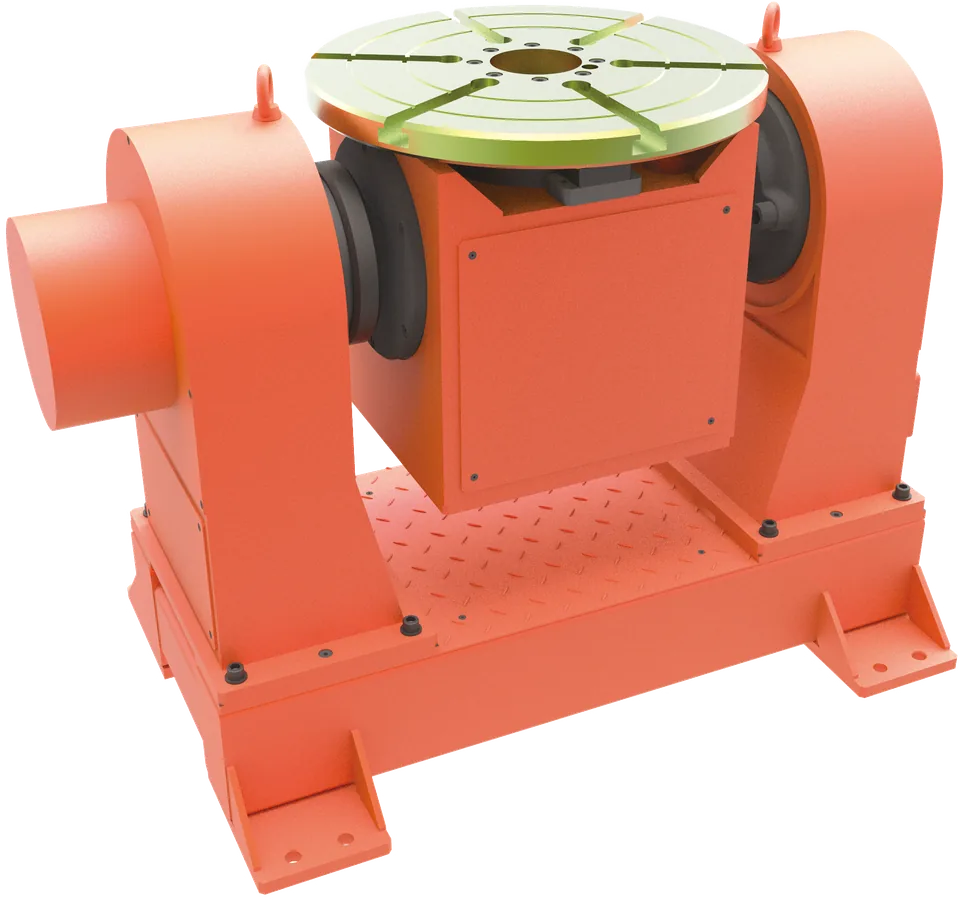

Posicionador de solda de dois eixos

Posicionador de 2 eixos

Giro e inclinação para soldar em posição plana.

Orçamento

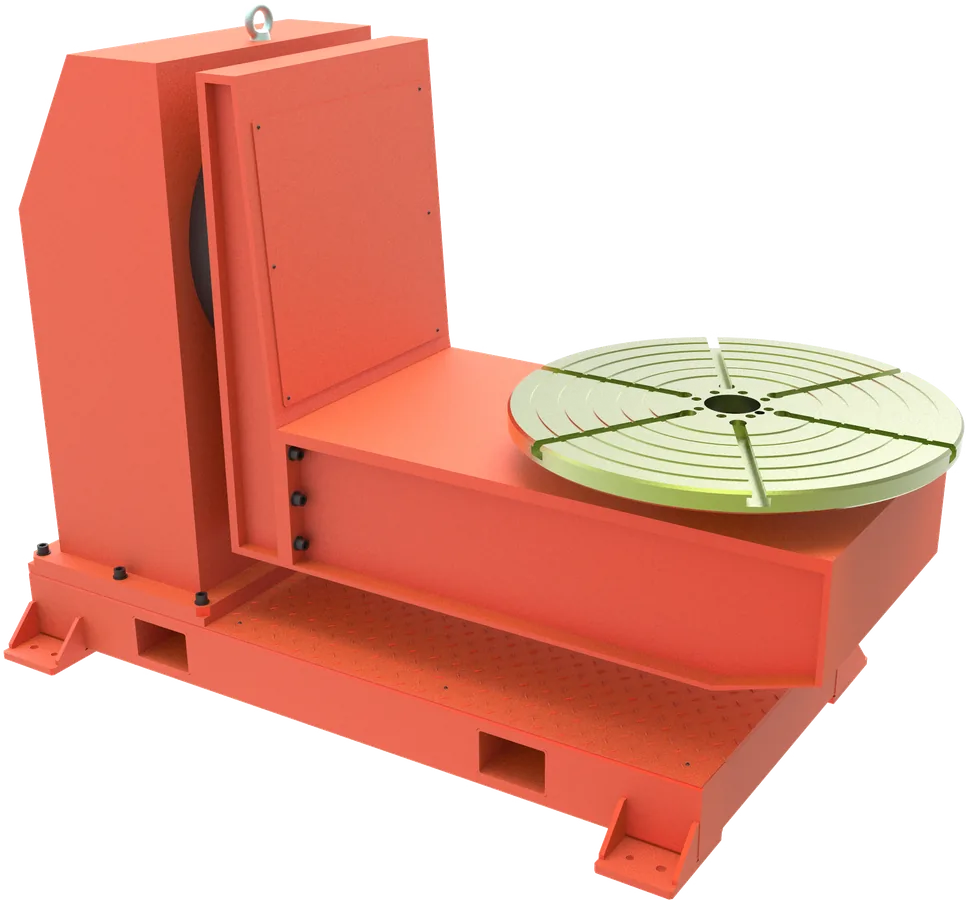

Posicionador de solda tipo L

Posicionador tipo L

Dois eixos em braço L, com acesso livre ao redor da peça.

Orçamento

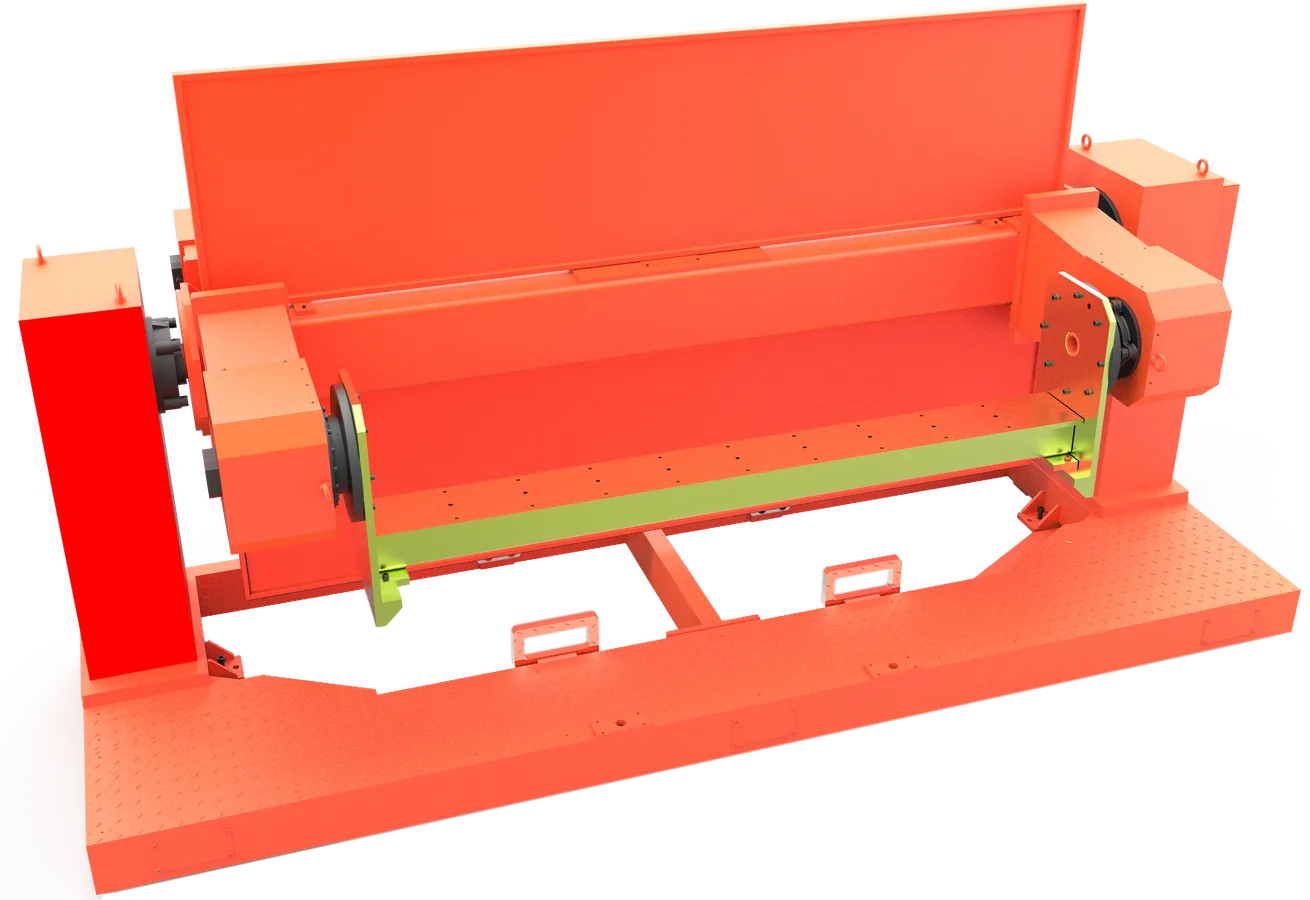

Posicionador de solda de três eixos

Posicionador de 3 eixos

Troca de estação enquanto o robô solda a outra.

Orçamento

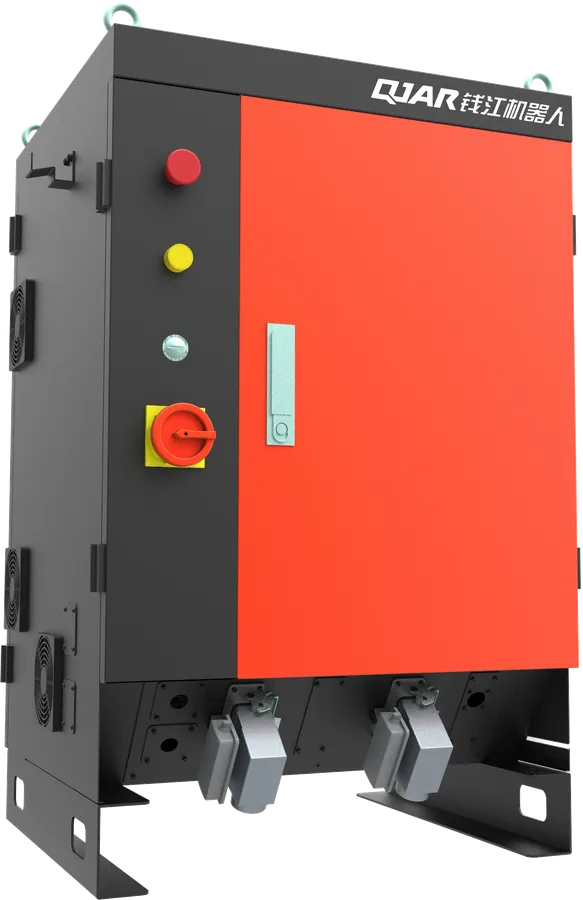

Painel de controle do robô EVST

Painel de controle

Controlador do robô, com botão de emergência e chave geral.

Orçamento

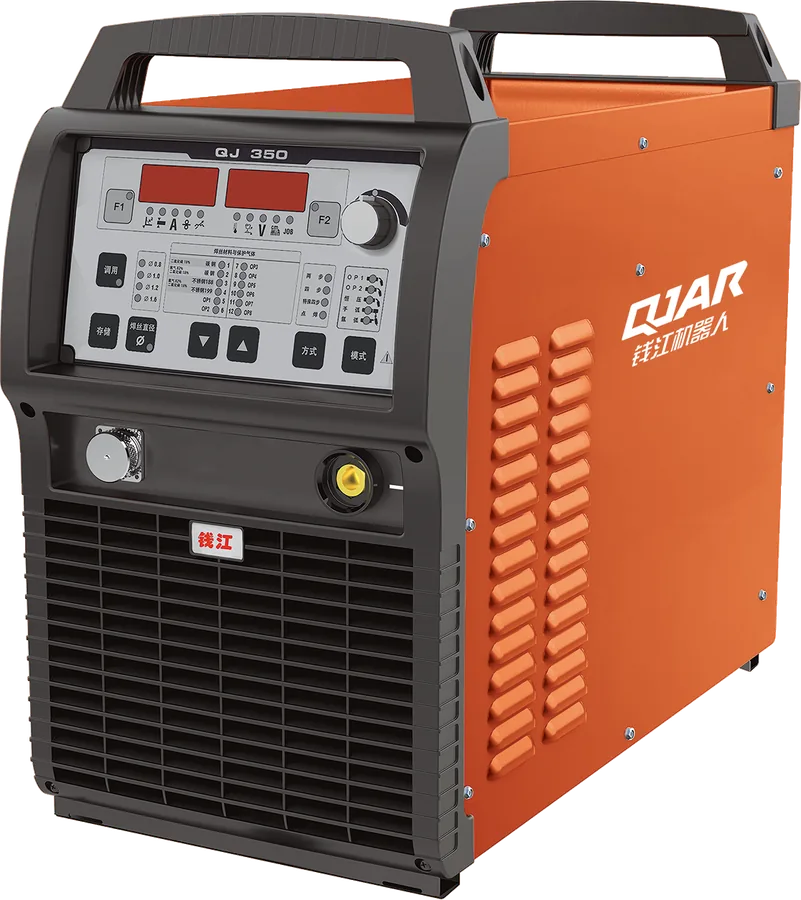

Fonte de solda digital EVST

Fonte de solda digital

Fonte para robô com comunicação integrada ao controlador.

Orçamento

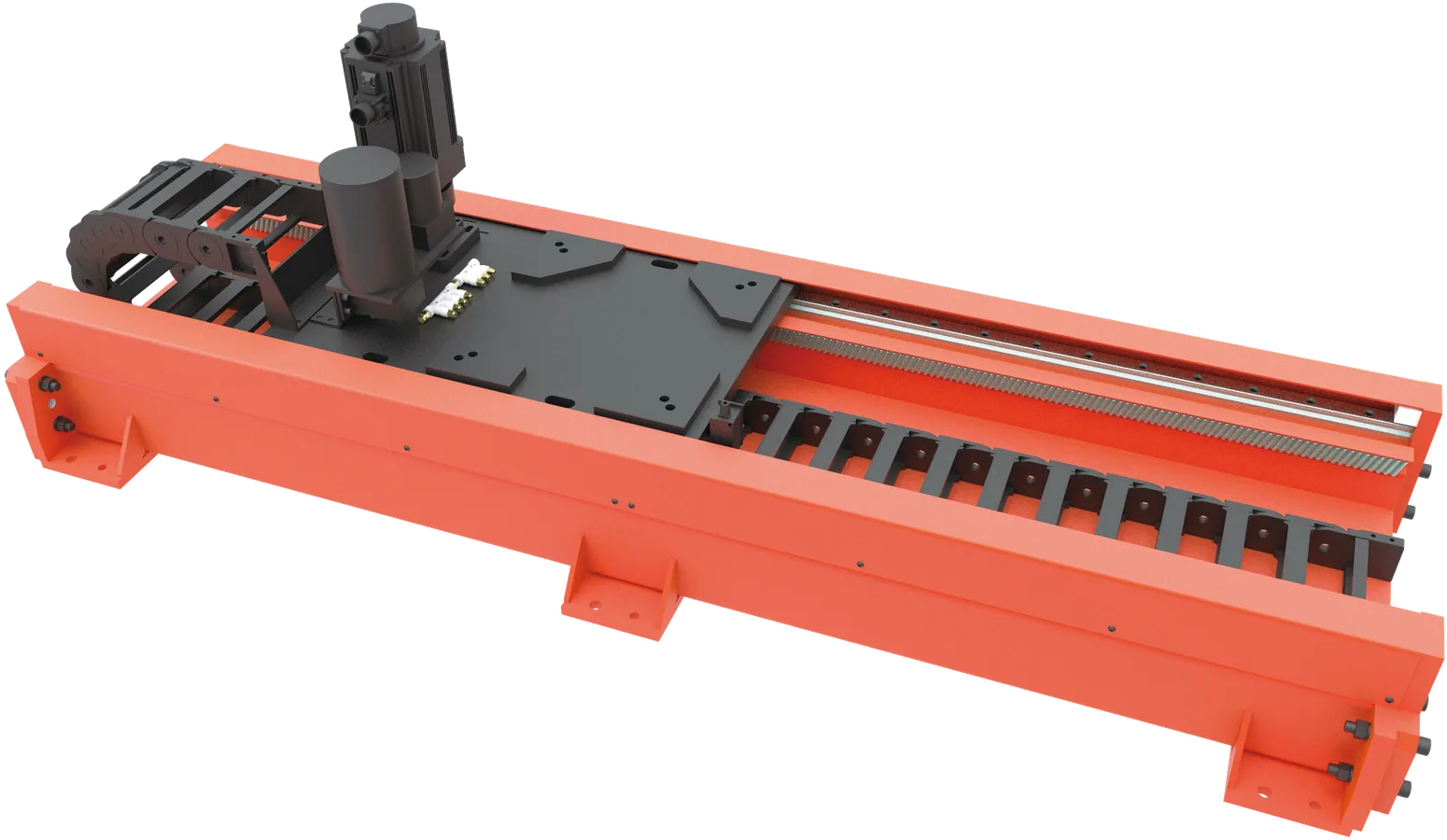

Trilho de deslocamento linear para robô

Trilho de deslocamento linear

Cremalheira de engrenagem helicoidal, servomotor e guias lineares. Três classes de carga.

ClasseCarga total (kg)Carga no punho (kg)Repetibilidade (mm)
Leveaté 1.000até 50±0,08
Médiaaté 3.000até 300±0,10
Pesadaaté 10.000até 1.000±0,15
Orçamento

Sobre a EVST

Fabricante de robôs e de sistemas completos de automação.

A EVS Tech Co., Ltd. foi fundada em 2018 em Chengdu, na China, e exporta robôs industriais, colaborativos e células de automação para mais de 100 países e regiões.

  • Foco no corpo do robô industrial e na tecnologia dos seus componentes centrais.
  • Robôs Delta, de 4 e 6 eixos para solda, carga e descarga, pintura, paletização, polimento e separação.
  • Projeto e instalação de linhas completas de automação e construção de fábricas inteligentes.
  • Engenheiros em campo para instalação e comissionamento, treinamento na fábrica e suporte remoto por videoconferência.
Família de robôs industriais EVST

Certificações do fabricante

Fonte: evsrobot.com

CE
Robôs aprovados no teste CE da SGS.
Patentes
Patentes técnicas e registros de software.
ISO 9001:2015
Fábrica com sistema de gestão da qualidade certificado.
Certificados de conformidade CE emitidos pela SGS para robôs industriais
Certificados CE emitidos pela SGS
Certificados chineses de patente de invenção e de registro de software
Patentes e registros de software

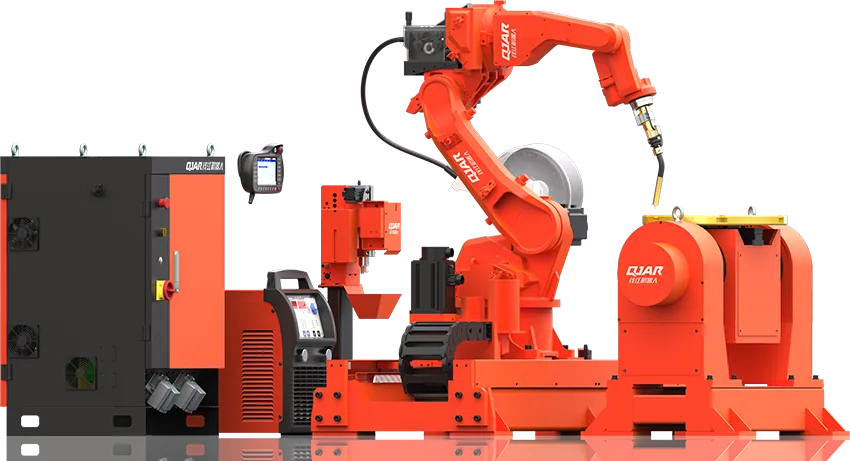

Célula de solda completa com robô, posicionador, painel e fonte

Integração no Brasil

Projeto, integração e suporte pela BR Robotics.

A BR Robotics é a integradora EVST no Brasil. Ela dimensiona o robô e a célula para o seu processo, integra na linha e acompanha a operação.

Contato

Envie o processo, a peça e o ciclo desejado.

A BR Robotics responde com o modelo indicado, o layout da célula e o orçamento.
